IMAGENES VECTORIALES O SVG

También conocidas como (gráficos orientados a objetos), son el segundo gran grupo de imágenes digitales, y son creadas por formas geométricas básicas controladas por cálculos y fórmulas matemáticas, se realizan con la finalidad de tener un trabajo limpio q se pueda utilizar para la impresión, Estás imágenes se almacenan como un conjunto de puntos unidos por líneas entre cada punto y estas líneas conservan una distancia relativa entre cada punto, se pueden modificar a cualquier forma o tamaño y no van a perder su calidad.

Para realizar estás imágenes SVG utilizamos un programa llamado Inkscape, es una herramienta de uso libre, código abierto y multiplataforma, es un editor profesional de diseño grafico vectorial (SVG) y sirve para diseñar imágenes digitales de alta calidad, es muy fácil y practico de utilizar y se puede descargar en sus diferentes versiones y para los diferentes sistemas operativos existentes como lo son Windows, mac, linux etc .

los vectores o archivos svg que están a disposición de ustedes en este espacio, son diseñados con el objetivo de abarcar cualquier proyecto que quieran implementar, en mi caso utilizo estos vectores o archivos SVG con el fin de exportarlos en codigo G, y utilizar este archivo G en una máquina CNC (control numérico computarizado) para el tallado de material ACRÍLICO, y con esos acrílicos tallados fabricar LÁMPARAS DE ILUSIÓN 3D.

Las lámparas de ilusión 3d crean una ilusión óptica tridimensional y se pueden usar para decoración e iluminación de nuestros espacios especiales, habitación, sala, oficina, bares, salones, tiendas, restaurantes. etc

las lámparas de ilusión 3d están diseñadas con base en madera ( tipo MDF DE 5MM) y (ACRÍLICO DE 3 MM ) de color transparente), cuentan con su propio adaptador para conectar a la energía comercial y un interruptor de encendido y apagado.

CODIGO G ( código geomeometrico)

El código G es un lenguaje de programación que se utiliza para controlar máquinas y herramientas CNC (control numérico computarizado), impresoras 3D y otras máquinas.

lenguaje que permite a las personas indicar a las máquinas controladas por computadora qué hacer y cómo hacerlo.

En este video vas a ver el paso a paso de como generar el código G con IKSCAPE, exportar el archivo G a nuestro programa de control (UGS) UNIVERSAL G CODE y darle ordenes a nuestra máquina Para el tallado del acrílico.

Universal G code sender (UGS)

es un software de uso libre que permite enviar comandos desde una computadora a una máquina CNC.

Es una aplicación Java autónoma que se puede utilizar en Windows, MacOSX, Linux y Raspberry Pi, Incluye un editor de G-code incorporado con resaltador de líneas

Permite personalizar los atajos del teclado

Permite controlar la máquina CNC con controladores de juegos, como joysticks o gamepads

Permite controlar la máquina CNC desde cualquier lugar mediante un sitio web y se utiliza para interactuar con controladores CNC avanzados como GRBL, FluidNC, TinyG, g2core y Smoothieware.

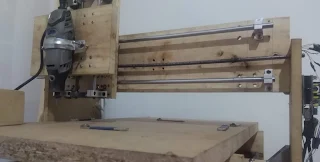

para el tallado de estas lámparas en acrílico utilizo una maquina tipo router con fresas punta de diamante de 1mm de grosor.

CNC

(CNC) Control Numérico Computarizado, un sistema que permite controlar máquinas de forma automática. Se utiliza en la fabricación de piezas industriales, como en la industria automotriz.

El CNC recibe instrucciones de un programa que indica los movimientos y tareas que debe realizar la máquina.

El CNC transforma las órdenes digitales en acciones físicas, como hacer girar el motor de accionamiento.

El CNC puede controlar máquinas como tornos, fresadoras, rectificadoras, láseres y enrutadores.

Permite fabricar piezas con precisión y rapidez.

Permite producir piezas de trabajo idénticas.

Es fácil cambiar a una pieza de trabajo diferente cargando un programa diferente.

Permite aumentar la productividad y reducir los costes de fabricación.

  si quieres aprender un poco mas  acerca  de este programa, visita mi canal de YouTube, en el encontraras  formas de como realizar vectores y como utilizar INKSCAPE

canal de YouTube

para el tallado de las lámparas en acrílico utilizo una maquina tipo router con fresas punta de diamante de 1mm de grosor, parámetros en mi maquina:

0.5 de penetración y  velocidad de corte de 100

Aquí vas a encontrar lo que es el archivo de tipo  SVG, lo pueden descargar e intervenir y modificar en cualquier momento , para que pueda ser  implementado según la maquina que están  utilizando, ya sea tipo router o láser y según velocidad a la que ella trabaja.

recuerda que en cada maquina se debe programar los parámetros según material a utilizar , parámetros como lo son velocidad, profundidad de corte, etc

 los archivos deben ser utilizados en modo espejo, mediante el canal expongo como generar el código G, el cual deben subir a sus maquinas en el momento de empezar a trabajar ..

canal de YouTube

descarga el archivo svg aquí
